ไส้กรองท่อทะลุบ่อย แก้ไม่จบสักที! เจาะลึกทำไมหน้างานหนักถึงต้องพึ่ง “ตะแกรงซ้อนชั้น” (Support Mesh)
หนึ่งในปัญหาที่ช่างซ่อมบำรุงระบบท่อ (Piping System) และปั๊มอุตสาหกรรมมักจะโทรมาปรึกษาเราบ่อยที่สุด คือปัญหา “ไส้กรองตะแกรงสแตนเลสฉีกขาด หรือก้นทะลุเป็นรูโบ๋” ซึ่งเป็นเรื่องที่อันตรายมาก เพราะเศษขยะ เศษตะกรัน หรือเศษโลหะที่หลุดรอดไป จะเข้าไปปั่นป่วนในตัวปั๊มน้ำจนใบพัดพัง หรือไปขัดวาล์วควบคุมจนระบบรวนไปหมด
เวลาที่ลูกค้าส่งซากไส้กรองตัวเดิมที่พังยับเยินมาให้ดู หากเราประเมินแล้วว่าสาเหตุเกิดจากแรงดันหน้างานที่สูงเกินกว่าแผ่นตะแกรงปกติจะรับไหว บริษัท ไทยพีชเทค จำกัด มักจะเสนอทางแก้ปัญหาที่เด็ดขาดที่สุด นั่นคือการสั่งทำไส้กรองแบบ “ตะแกรงซ้อนชั้น (Support Mesh)” วันนี้เราขอพาคนหน้างานมาเจาะลึกในมุมมองวิศวกรรมของไหลกันครับว่า อะไหล่แบบซ้อนชั้นนี้มีกลไกการทำงานอย่างไร และทำไมมันถึงเป็น “เกราะป้องกันขั้นสุดยอด” ที่ช่วยเซฟชีวิตปั๊มน้ำราคาหลักแสนของคุณได้อย่างอยู่หมัดครับ
1. ข้อจำกัดของวัสดุ: ทำไมตะแกรงชั้นเดียว (Single Layer) ถึงชอบทะลุ?
ก่อนอื่นเราต้องทำความเข้าใจข้อจำกัดของตะแกรงกรองชั้นเดียวก่อนครับ ในอุตสาหกรรมที่ต้องการกรองสิ่งเจือปนที่มีขนาดเล็กมากๆ (เช่น กรองฝุ่นละเอียดระดับไมครอน กรองทราย หรือกรองผงโลหะ) ช่างจำเป็นต้องเลือกใช้ “ตะแกรงสาน (Woven Wire Mesh)” ที่มีเบอร์ตาข่ายถี่ๆ
กฎเหล็กของวัสดุศาสตร์คือ “ยิ่งตาตะแกรงถี่ ลวดสแตนเลสก็ยิ่งต้องมีขนาดเล็กและบางลงตามไปด้วย” เมื่อเรานำแผ่นตะแกรงสานตาละเอียดบางๆ หนาแค่ไม่ถึงมิลลิเมตร ไปม้วนขึ้นรูปเป็นไส้กรองเพียงชั้นเดียว แล้วจับใส่เข้าไปในท่อที่มีปั๊มน้ำแรงดันสูงอัดฉีดอยู่ตลอดเวลา สิ่งที่เครื่องจักรต้องเผชิญคือ:
- การสะสมของแรงดันอัด (Pressure Drop): เมื่อเศษขยะเริ่มมาเกาะอุดตันที่หน้าตะแกรง ของเหลวจะไหลผ่านได้ยากขึ้น ทำให้เกิดความแตกต่างของแรงดันระหว่างขาเข้าและขาออก (Differential Pressure) อย่างมหาศาล แรงดันน้ำทั้งหมดจะพุ่งเป้าไปกดทับที่แผ่นตะแกรงบางๆ นั้นเพียงจุดเดียว
- ปรากฏการณ์ค้อนน้ำ (Water Hammer): จังหวะที่มีการเปิด-ปิดวาล์วอย่างกะทันหัน หรือจังหวะสตาร์ทปั๊มกระชาก จะเกิดคลื่นกระแทกของของเหลวพุ่งเข้าชนไส้กรองอย่างรุนแรง
ด้วยโครงสร้างของเส้นลวดที่บางเฉียบ มันไม่สามารถต้านทานแรงอัดระดับหลายบาร์ (Bar) ไหวครับ ผลลัพธ์สุดท้ายคือ ตะแกรงจะบี้แบน เสียทรง และรอยเชื่อมจะปริแตกจนทะลุในที่สุด นี่คือสาเหตุที่ลูกค้าหลายท่านบ่นว่า “เปลี่ยนของใหม่ไปแป๊บเดียว ก็ขาดอีกแล้ว”

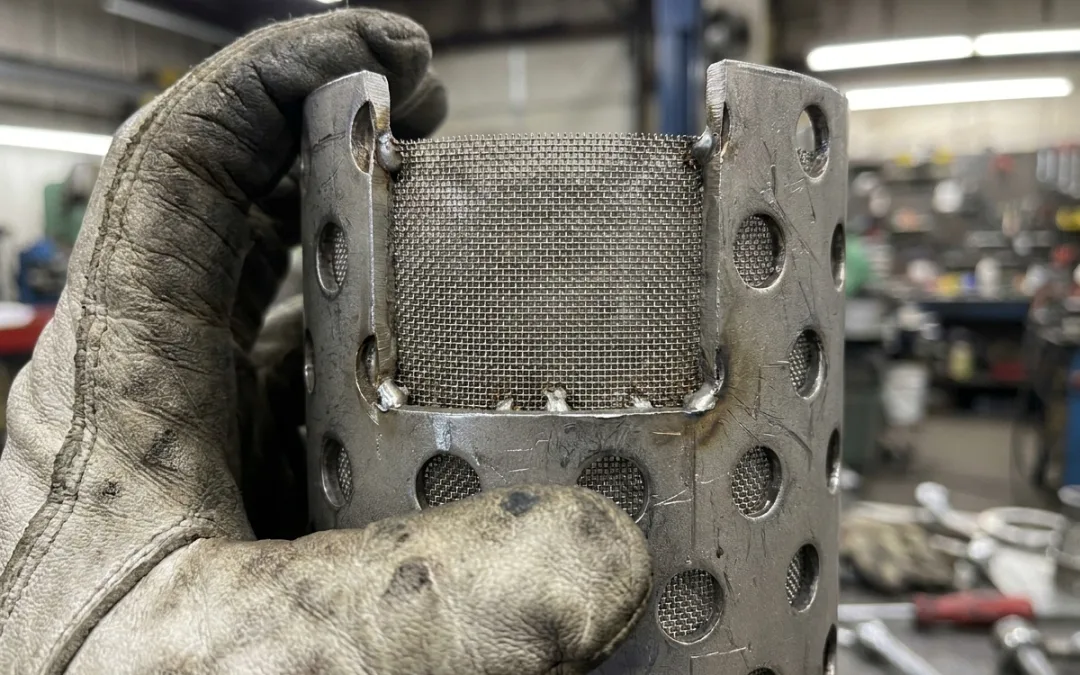

2. Support Mesh (ตะแกรงซ้อนชั้น) การผสานพลังของวัสดุ 2 ชนิด
เพื่อแก้ปัญหา Pain Point นี้อย่างยั่งยืน วิศวกรจึงออกแบบระบบ “ตะแกรงซ้อนชั้น” (Double-Layer / Supported Strainer) ขึ้นมา โดยใช้หลักการทำงานร่วมกันของวัสดุ 2 ชนิด ที่แยกหน้าที่กันอย่างชัดเจน ได้แก่:
- ชั้นกรองความละเอียด (Filter Layer): คือแผ่นตะแกรงสานตาละเอียด (Fine Woven Mesh) ที่อยู่ด้านในสุด ทำหน้าที่เป็นตาข่ายดักจับฝุ่นผงและเศษขยะตามสเปกไมครอนที่หน้างานต้องการ โดยที่มันไม่ต้องกังวลเรื่องการรับแรงดันกระแทกเลย
- ชั้นโครงสร้างรับแรง (Support Layer): คือโครงกระดูกสันหลังที่หุ้มอยู่ด้านนอก มักจะทำจาก “ตะแกรงเจาะรู (Perforated Metal Plate)” ที่มีความหนา 1.0 – 2.0 มิลลิเมตรขึ้นไป หรือตะแกรงอาร์คเส้นใหญ่พิเศษ ทำหน้าที่เป็นโล่รับแรงดันกระชากจากปั๊ม และพยุงไม่ให้ชั้นกรองตาละเอียดด้านในเสียทรงหรือปลิ้นทะลุออกไป
เมื่อนำตะแกรงทั้งสองชั้นนี้มาม้วนทาบเข้าด้วยกัน และทำการเชื่อมยึดด้วยระบบ TIG (อาร์กอน) อย่างประณีต คุณจะได้ไส้กรองระดับฮาร์ดคอร์ ที่ “กรองได้ละเอียดสุดๆ แต่ถึกทนระดับปั๊มอัดก็ไม่พัง” สามารถทนแรงอัดในระบบท่ออุตสาหกรรมหนักได้แบบสบายๆ
3. หน้างานแบบไหน ที่ช่างต้องพิจารณาใช้ “ตะแกรงซ้อนชั้น”
ทางไทยพีชเทคไม่ได้เสนอให้ลูกค้าต้องทำตะแกรงซ้อนชั้นในทุกๆ งานนะครับ หากระบบท่อของคุณเป็นแค่การกรองน้ำทิ้งธรรมดา กรองใบไม้ หรือไม่มีแรงดันปั๊มที่รุนแรง การใช้ไส้กรองชั้นเดียวแบบลวดหนาก็เพียงพอแล้วและช่วยประหยัดงบได้มาก แต่ถ้าหน้างานของคุณตรงกับ 3 ข้อนี้ การทำตะแกรงซ้อนชั้นคือทางออกที่จบปัญหาได้ดีที่สุดครับ:
- ระบบของไหลที่มีความหนืดสูง (High Viscosity): เช่น กรองน้ำมันหล่อลื่น, น้ำมันไฮดรอลิก, กาว, เรซิ่น หรือน้ำเชื่อม ของเหลวเหล่านี้มีความหนืดสูงมาก เวลาโดนปั๊มอัดผ่านตาตะแกรงเล็กๆ มันจะเกิดแรงต้าน (Resistance) มหาศาลจนตะแกรงบางๆ ฉีกขาดได้ทันที
- ความต้องการกรองละเอียดระดับไมครอน: เมื่อต้องใช้ตะแกรงเบอร์ 60 Mesh, 100 Mesh หรือ 200 Mesh ขึ้นไป ซึ่งลวดมีขนาดเล็กและบอบบางมาก ควรมีตะแกรงเจาะรูดามด้านนอกเสมอเพื่อยืดอายุการใช้งาน
- ปั๊มพังซ้ำซากจากปัญหาขยะหลุด: หากคุณเจอปัญหาตะแกรงขาดแล้วส่งผลให้ใบพัดปั๊มชำรุดหลายครั้ง การยอมลงทุนทำไส้กรองแบบซ้อนชั้น จะช่วยตัดความเสี่ยงนี้ทิ้งไปได้อย่างถาวรครับ
4. การออกแบบพื้นที่หน้าเปิด (Open Area) ให้พอดี ไม่อั้นน้ำ
ความกังวลอย่างหนึ่งของช่างหน้างานคือ “ถ้าเอาตะแกรงแผ่นหนาๆ มาดามไว้ด้านนอก น้ำมันจะไหลผ่านช้าลงจนเกิดอาการปั๊มอั้นน้ำไหม?”
คำตอบคือ “ขึ้นอยู่กับการออกแบบของร้านที่รับทำครับ” ที่ ไทยพีชเทค เราเข้าใจเรื่องนี้เป็นอย่างดี เราจะทำการคำนวณและเลือกสัดส่วนพื้นที่หน้าเปิด (Open Area) ของแผ่นชั้น Support ให้มีรูกว้างและถี่เพียงพอที่จะสัมพันธ์กับขนาดของท่อและตาตะแกรงชั้นใน เพื่อให้มั่นใจว่าของไหลสามารถทะลุผ่านได้ลื่นไหล ไม่เกิดคอขวด (Flow Restriction) และไม่กระทบต่อประสิทธิภาพการทำงาน (Capacity) ของตัวปั๊มครับ
ตารางเปรียบเทียบ: ไส้กรองท่อชั้นเดียว vs ไส้กรองท่อแบบซ้อนชั้น
| จุดที่พิจารณา | ตะแกรงชั้นเดียว (Single Layer) | ตะแกรงซ้อนชั้น (Support Mesh) |
|---|---|---|
| ความสามารถในการทนแรงดันอัด (Pressure) | ต่ำ-ปานกลาง ฉีกขาดและบี้แบนได้ง่ายหากเกิดการอุดตัน | สูงมาก ทนแรงกระชากของปั๊ม และไม่เสียรูปทรง |
| ความเหมาะสมในการใช้งาน | เหมาะกับงานกรองหยาบ ใช้ตะแกรงเบอร์ลวดหนา น้ำไหลสะดวก | เหมาะกับงานกรองละเอียดระดับไมครอน และของเหลวหนืด |
| อายุการใช้งานและรอบการบำรุงรักษา | ต้องหมั่นถอดล้างบ่อยๆ หากปล่อยตันจะทะลุไว | ถึกทน ใช้งานได้ยาวนาน ทนแรงงัดเวลาช่างดึงขึ้นมาล้าง |
| ความคุ้มค่าในการลงทุน | ประหยัดงบเบื้องต้น เหมาะกับหน้างานทั่วไป | ราคาสูงกว่า แต่ช่วยลดต้นทุนค่าซ่อมปั๊มในระยะยาวได้มหาศาล |
คำถามที่พบบ่อย (FAQ) จากฝ่ายซ่อมบำรุง
- Q: ถ้าตะแกรงสานด้านใน (Filter Layer) เริ่มขาด สามารถส่งมาเปลี่ยนแค่ชั้นใน โดยใช้โครง Support เจาะรูตัวเดิมดามไว้ได้หรือไม่?
- A: ในทางปฏิบัติแล้วไม่แนะนำครับ เนื่องจากในขั้นตอนการผลิต เราต้องม้วนแผ่นตะแกรงทั้งสองชั้นให้แนบสนิทกัน และทำการอ๊อกเชื่อมตายตัว (Welded) ไปพร้อมกัน เพื่อไม่ให้แผ่นด้านในกระพือหลวม หากพยายามเจียรรอยเชื่อมเพื่อเลาะแผ่นด้านในออก โครงด้านนอกจะบอบช้ำและเสียศูนย์ การสั่งทำชิ้นใหม่ทั้งชุดจะแข็งแรงและได้สเปกที่แม่นยำ ปลอดภัยต่อปั๊มมากกว่าครับ
- Q: มีตัวอย่างของเก่าที่ขาดกระจุยจนดูไม่ออกว่ากี่ไมครอน สามารถส่งมาให้ร้านประเมินและออกแบบชั้น Support ให้ใหม่เลยได้ไหม?
- A: ยินดีให้บริการเลยครับ! เพียงแค่คุณส่งซากอะไหล่ตัวเก่ามาให้เรา หรือแจ้งข้อมูลสเปกท่อ, ขนาดปั๊ม และชนิดของเหลวที่ใช้งาน วิศวกรของไทยพีชเทคจะช่วยประเมินและจัดสเปกสแตนเลส 304 ทั้งชั้นกรองและชั้นโครงสร้างรับแรง ให้กลับไปสวมใช้งานได้อย่างพอดีเป๊ะครับ
การเลือกสเปกอะไหล่ที่ถูกต้องและเหมาะสมกับหน้างาน คือหัวใจของการซ่อมบำรุงเชิงป้องกัน (Preventive Maintenance) หากคุณมีปัญหาไส้กรองขาดบ่อยจนแก้ไม่ตก หรือต้องการสั่งทำตะกร้ากรองสแตนเลส 304 แบบเสริมความแข็งแรง ทักมาส่งรูปพูดคุยและปรึกษาแบบกับทีมงาน ไทยพีชเทค ได้ทันทีครับ เราพร้อมช่วยคุณแก้ปัญหาอย่างยั่งยืน!
รับสั่งทำไส้กรองและตะกร้าตะแกรงสแตนเลส 304 แบบซ้อนชั้น ทนแรงดันปั๊ม ติดต่อ: 089-811-9636, 063-924-5916 | Line: @thaipeach
