Spiral Wound Gasket
Spiral Wound Gasket คืออะไร? ทำไมโรงงานอุตสาหกรรมถึงต้องใช้

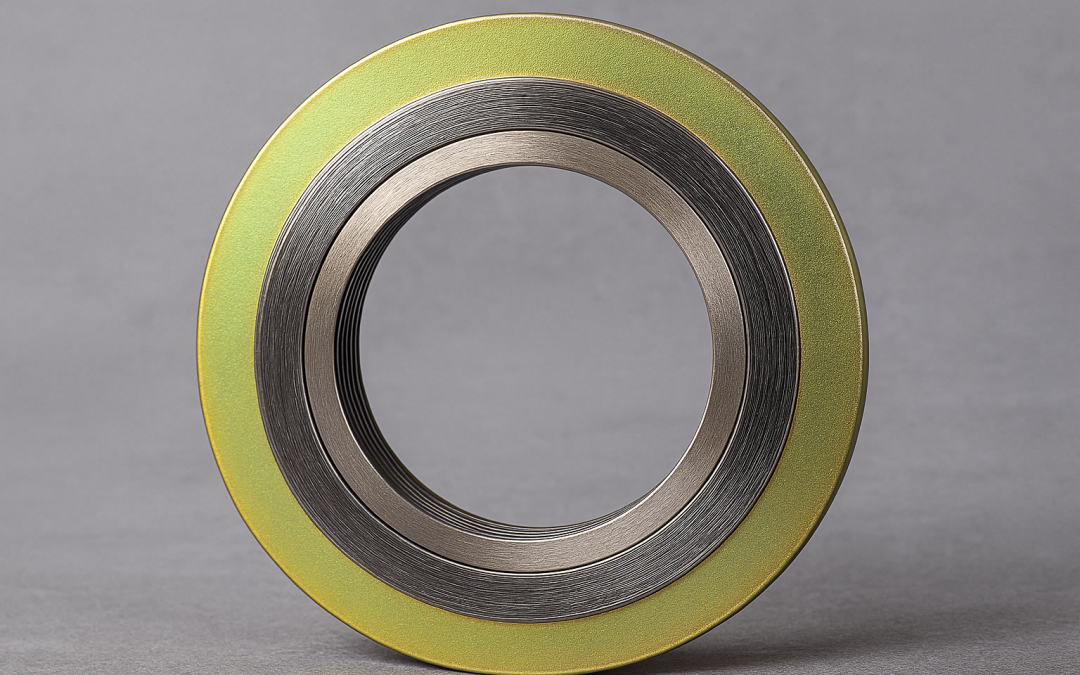

Spiral Wound Gasket คือปะเก็นหน้าแปลนสำหรับงานท่ออุตสาหกรรมที่ออกแบบให้ ซีลแน่น ทนแรงดันและอุณหภูมิสูง โครงสร้างเกิดจากการพันสลับระหว่างแถบโลหะและวัสดุฟิลเลอร์เป็นเกลียวต่อเนื่อง ทำให้ทั้งยืดหยุ่นและแข็งแรงในตัวเดียวกัน เหมาะกับงาน Critical Service เช่น ไอน้ำ ก๊าซ น้ำมัน และสารเคมี
สเปกที่ Thai Peach Tech จำหน่าย
- Outer Ring (วงแหวนรอบนอก): เหล็ก — ช่วยจัดตำแหน่งบนหน้าแปลน ควบคุมระยะบีบอัด และเพิ่มความแข็งแรง
- Filler (วัสดุฟิลเลอร์): กราไฟต์ (Graphite) — ซีลดีเยี่ยม ทนความร้อนสูง ใช้งานได้กว้างตั้งแต่งานไอน้ำถึงไฮโดรคาร์บอน
- Winding Strip (แถบโลหะขด): สแตนเลส — ให้ความแข็งแรง ทนแรงดันและการกัดกร่อน ช่วยคงรูปปะเก็นเมื่อบีบอัดซ้ำ
จุดเด่นของ Spiral Wound Gasket
- ซีลแน่นแม้หน้าแปลนมีรอย — โครงสร้างขดสลับกราไฟต์ชดเชยความไม่เรียบของผิวหน้าแปลน
- ทนแรงดันสูง — เหมาะกับระบบท่อ/วาล์ว/ฮีตเอกซ์เชนเจอร์ในโรงงาน
- ทนอุณหภูมิสูง — กราไฟต์รองรับงานอุณหภูมิสูงได้ดี (ช่วงการใช้งานขึ้นกับสภาพระบบจริง)
- อายุใช้งานยาว — โครงสแตนเลสคงรูปดี ลดการเสียรูปจากการบีบอัดซ้ำ
- มาตรฐานหน้าแปลน — ใช้งานร่วมกับ JIS / DIN / ANSI(ASME) ได้
การใช้งานที่พบบ่อย
- ท่อไอน้ำแรงดันสูงในโรงไฟฟ้า
- ท่อส่งก๊าซ/น้ำมันในปิโตรเคมี
- ระบบสารเคมีและตัวทำละลาย
- หน้าแปลนฮีตเอกซ์เชนเจอร์/ภาชนะความดัน
วิธีเลือกให้เหมาะกับงาน
- ระบุหน้าแปลนและขนาด — JIS/DIN/ANSI, เส้นผ่านศูนย์กลาง (Nominal Size), Class/PN
- สภาพการใช้งาน — ชนิดของไหล (ไอน้ำ/ก๊าซ/น้ำมัน/สารเคมี), แรงดันใช้งาน, อุณหภูมิ
- เงื่อนไขความปลอดภัย — เลือกซีลแบบมี Outer Ring เหล็กเพื่อช่วยจัดตำแหน่งและคุมการบีบอัด
- ขั้นตอนติดตั้ง — ทำความสะอาดหน้าแปลน, ใช้แรงบิดน็อตตามลำดับสลับดาว (star pattern), ตรวจ torque ตามคู่มือ
เทียบกับปะเก็นชนิดอื่นโดยย่อ
| ชนิดปะเก็น | จุดเด่น | ข้อจำกัดโดยทั่วไป | งานที่เหมาะ |
|---|---|---|---|
| แผ่นยาง/ไฟเบอร์ | ราคาคุ้ม ใช้งานง่าย | จำกัดด้านแรงดัน/อุณหภูมิสูง | น้ำ/อากาศ/ของไหลทั่วไป |
| PTFE แผ่น | ทนสารเคมีดีมาก | จำกัดแรงดัน/อุณหภูมิสูงมาก | สารเคมี/อาหารบางประเภท |
| Spiral Wound (สเปกเรา) | ซีลแน่น ทนแรงดัน/อุณหภูมิสูง | ต้องติดตั้งตามวิธี/แรงบิดเหมาะสม | ไอน้ำ/ก๊าซ/น้ำมัน งาน Critical |
คำถามที่พบบ่อย (FAQ)
ถาม: ใช้กับไอน้ำแรงดันสูงได้ไหม?
ตอบ: ได้ เหมาะอย่างยิ่งเพราะโครงสแตนเลส + กราไฟต์ทนร้อนและแรงดัน แต่ควรระบุ Class/PN และแรงบิดน็อตให้ถูกต้อง
ถาม: ถ้าหน้าแปลนมีรอยขีดข่วนเล็กน้อย จะรั่วไหม?
ตอบ: โครงขดสลับฟิลเลอร์ช่วยชดเชยผิวไม่เรียบได้ดี ลดโอกาสรั่วซึมเมื่อประกอบถูกวิธี
ถาม: รองรับมาตรฐานอะไรบ้าง?
ตอบ: รองรับ JIS, DIN, และ ANSI(ASME) เลือกขนาด/ชั้นแรงดันให้ตรงสเปกหน้าแปลน
สั่งซื้อ/ขอคำปรึกษากับ Thai Peach Tech
Thai Peach Tech Co., Ltd. จำหน่าย Spiral Wound Gasket สเปก: Outer Ring เหล็ก + Filler กราไฟต์ + Winding สแตนเลส ครบทุกรุ่นตามหน้าแปลน JIS/DIN/ANSI พร้อมทีมงานแนะนำขนาด ชั้นแรงดัน และวิธีประกอบที่ถูกต้อง
