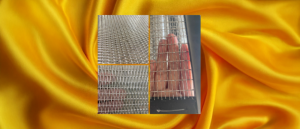

ตะแกรงสแตนเลส

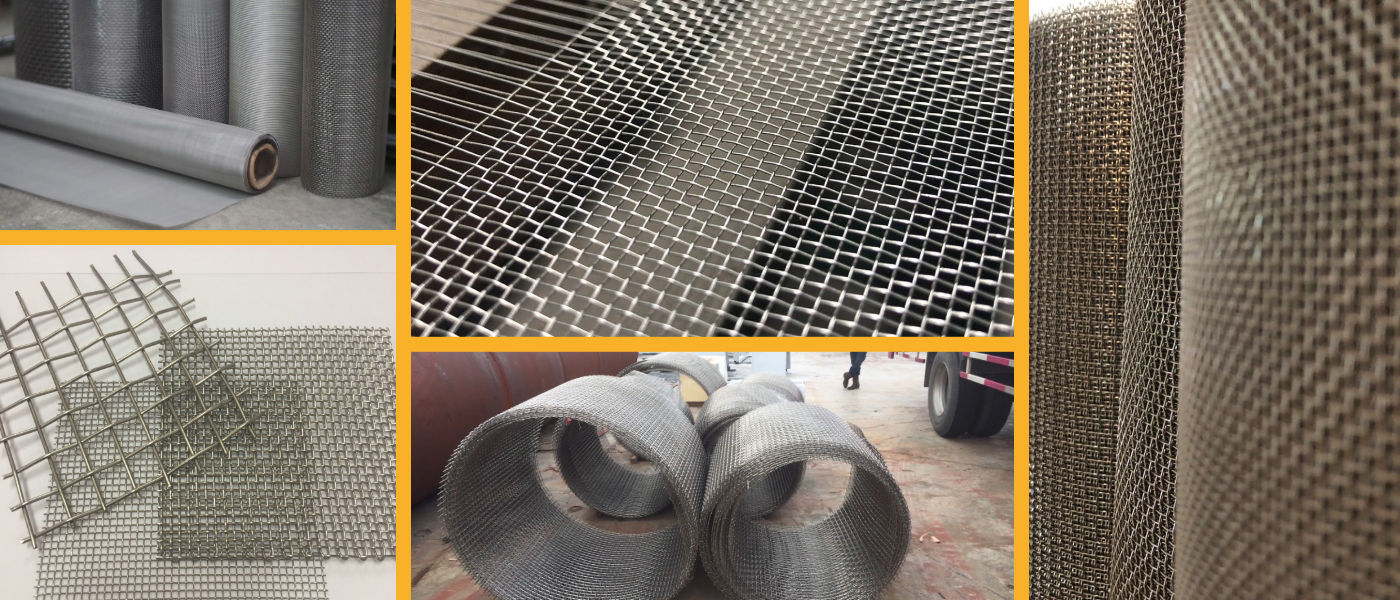

ตะแกรงสแตนเลส SUS304 / SUS316

ตะแกรงสแตนเลส นิยมใช้ในอุตสาหกรรมทั่วไป โดยสามารถนำตะแกรงไปใช้ในการกรองสิ่งสกปรก คัดขนาดไซซ์สิ่งต่าง ๆ หรือแม้กระทั่งคัดฝุ่นผงออกจากผลิตภัณฑ์ได้ โดยตะแกรงสแตนเลส จะสามารถทนอุณภูมิ และแรงดันได้ดีกว่าเมื่อเปรียบเทียบกับวัสดุผ้า จะมีอายุการใช้งานที่มากกว่า จึงเป็นที่นิยมใช้ในอุตสาหกรรมที่หลากหลาย
ตะแกรงสแตนเลส สามารถแจ้งขนาดตามความละเอียดได้โดย
Mesh : คือหน่วยความละเอียดของตะแกรง วิธีดู คือ ขนาด ช่อง 1นิ้ว (25.4 มม.) มีตะแกรง กี่ช่อง = Mesh เช่น
Mesh : 4 คือ ขนาด 25.4 มม. จะมีตะแกรงทั้งหมด 4 ช่อง
Mesh : 12 คือ ขนาด 25.4 มม. จะมีตะแกรงทั้งหมด 12 ช่อง
Mesh : 60 คือ ขนาด 25.4 มม. จะมีตะแกรงทั้งหมด 60 ช่อง
Wire diameter หรือ ขนาดลวด จะเป็นไปตามหลักสากลมาตรฐานของเบอร์ลวด ในตะแกรง Mesh เดียวกัน อาจจะสามารถทอตะแกรงโดยใช้ลวดได้ไหลายขนาด ยิ่งขนาดลวดใหญ่มาก ขนาดช่องของตะแกรงไซซ์นั้น ก็จะเล็กลงตามลำดับ
Opening คือขนาดช่องของตะแกรง ปกติ ตามตารางจะมีหน่วยเป็น มม. ลูกค้าสามารถดูขนาดช่องเพื่อเป็นการเปรียบเทียบในการตัดสินใจเลือกตะแกรงได้

MESH	SWG	WIREDIA (mm)	OPENING (mm)	OPEN AREA (%)
1"	2.0	2.03	25.0	80
3/4"	2.0	1.88	28.0	82
5/8"	2.0	1.58	25.0	79
1/2"	2.0	1.27	25.0	75
2	14.0	2.03	10.67	71
2	16.0	1.63	11.07	76
3	16.0	1.63	6.84	65
3	18.0	1.22	7.25	73
4	16.0	1.63	5.13	55
4	18.0	1.22	5.13	65
4	20.0	0.91	5.44	73
5	18.0	1.22	3.86	58
5	20.0	0.91	4.17	67
5	21.0	0.81	4.27	71
5	22.0	0.71	4.37	74
6	18.0	1.22	3.01	51
6	20.0	0.91	3.32	62
6	21.0	0.81	3.42	65
6	22.0	0.71	3.52	69
6	23.0	0.61	3.62	73
7	22.0	0.71	2.92	65
7	23.0	0.61	3.02	69
8	20.0	0.91	2.27	51
8	21.0	0.81	2.37	56
8	22.0	0.71	2.47	60
8	22.5	0.66	2.52	63
8	23.0	0.61	2.57	65
8	24.0	0.56	2.62	68
10	20.0	0.91	1.63	41
10	21.0	0.81	1.73	45
10	22.0	0.71	1.83	52
10	22.5	0.66	1.88	55
10	23.0	0.61	1.93	58
10	24.0	0.56	1.98	61
10	25.0	0.51	2.03	64
10	26.0	0.46	2.08	67
11	25.0	0.51	1.8	61
12	21.0	0.81	1.31	38
12	22.0	0.71	1.41	44
12	23.0	0.61	1.51	51
12	24.0	0.56	1.56	54
12	25.0	0.51	1.61	58
12	26.0	0.46	1.66	61
12	27.0	0.42	1.7	64
14	22.0	0.71	1.1	37
14	23.0	0.61	1.2	42
14	24.0	0.56	1.25	45
14	25.0	0.51	1.3	52
14	26.0	0.46	1.35	56
14	26.5	0.44	1.37	58
14	27.0	0.42	1.39	59
16	22.0	0.71	0.88	31
16	23.0	0.61	0.98	38
16	24.0	0.56	1.03	42
16	25.0	0.51	1.08	46
16	26.0	0.46	1.13	51
16	27.0	0.42	1.17	54
16	28.0	0.38	1.21	58
18	24.0	0.56	0.85	36
18	25.0	0.51	0.9	41
18	26.0	0.46	0.95	45
18	27.0	0.42	0.99	49
18	28.0	0.38	1.03	53
20	23.0	0.61	0.66	34
20	24.0	0.56	0.71	36
20	25.0	0.51	0.76	38
20	26.0	0.46	0.81	41
20	27.0	0.42	0.85	45
20	28.0	0.38	0.9	49
20	29.0	0.34	0.93	54
25	28.0	0.38	0.84	53
25	29.0	0.34	0.89	56
25	30.0	0.31	0.94	58
25	31.0	0.29	0.96	60
25	32.0	0.274	0.973	62
30	28.0	0.38	0.47	31
30	29.0	0.34	0.51	36
30	30.0	0.31	0.54	40
30	31.0	0.29	0.56	43
30	32.0	0.274	0.573	46
30	33.0	0.253	0.594	49
30	35.0	0.213	0.634	56
32	30.0	0.31	0.48	37
32	37.0	0.172	0.622	61
35	35.0	0.213	0.51	50
35	36.0	0.193	0.53	54
35	37.0	0.172	0.55	58
40	33.0	0.253	0.382	36
40	35.0	0.213	0.402	40
40	36.0	0.193	0.422	44
40	37.0	0.172	0.442	48
40	38.0	0.152	0.463	53
50	34.0	0.233	0.295	29
50	35.0	0.213	0.315	34
50	36.0	0.193	0.335	38
50	37.0	0.172	0.354	44
50	38.0	0.152	0.356	49
60	35.0	0.213	0.21	25
60	36.0	0.193	0.23	30
60	37.0	0.172	0.251	35
60	38.0	0.152	0.271	41
70	38.0	0.152	0.211	34
70	40.0	0.121	0.242	44
80	37.0	0.172	0.146	21
80	38.0	0.152	0.166	28
80	38.5	0.142	0.176	32
80	39.0	0.132	0.185	34
100	41.0	0.111	0.143	32
100	42.0	0.102	0.152	34
120	43.0	0.091	0.121	33
120	44.0	0.081	0.131	38
150	46.0	0.061	0.107	36
180	47.0	0.051	0.09	41
200	47.0	0.051	0.076	36
250	48.0	0.041	0.061	36
325	48.5	0.035	0.043	30
400	49.0	0.03	0.034	28
500	50.0	0.025	0.0258	26
